냉난방 사이클 완전 정리: 에어컨과 히터의 동작 원리

| 서론

안녕하세요, 팡일입니다.

에어컨이나 히터를 사용할 때 우리는 단순히 “시원하다”, “따뜻하다” 정도로만 느끼지만, 실제로는 내부에서 복잡한 물리적 과정이 반복되고 있습니다. 냉난방 시스템은 단순히 온도를 만들어내는 장치가 아니라, 열의 흐름을 제어하는 시스템이라고 보는 것이 더 정확합니다.

특히 이 시스템의 핵심은 온도를 “생성”하는 것이 아니라, 열을 한 곳에서 다른 곳으로 이동시키는 것에 있습니다. 이 개념을 이해하는 순간, 냉난방 장치의 동작 원리가 훨씬 명확하게 보이기 시작합니다.

이번 글에서는 냉난방의 핵심 원리인 냉난방 사이클이 무엇인지, 그리고 이 시스템이 어떤 구조와 개념으로 동작하는지 흐름 중심으로 정리해보겠습니다.

| 냉난방 사이클이란?

냉난방 사이클은 냉매를 순환시키면서 열을 이동시키는 시스템입니다. 이 과정은 단순한 한 번의 동작이 아니라, 일정한 흐름을 가진 반복 구조로 이루어져 있습니다.

이 시스템은 다음 4가지 핵심 구성요소를 중심으로 계속 순환합니다.

• 압축기

• 응축기

• 팽창밸브

• 증발기

각 구성요소는 단순한 장치가 아니라, 냉매의 상태를 변화시키며 열을 이동시키는 역할을 분담하고 있습니다. 이 네 가지 요소가 유기적으로 연결되면서 하나의 사이클을 완성합니다.

여기서 반드시 기억해야 할 핵심은 다음과 같습니다.

냉난방은 열을 만드는 것이 아니라, 열을 이동시키는 과정이다

냉방은 실내의 열을 외부로 내보내는 것이고, 난방은 외부의 열을 실내로 가져오는 것입니다.

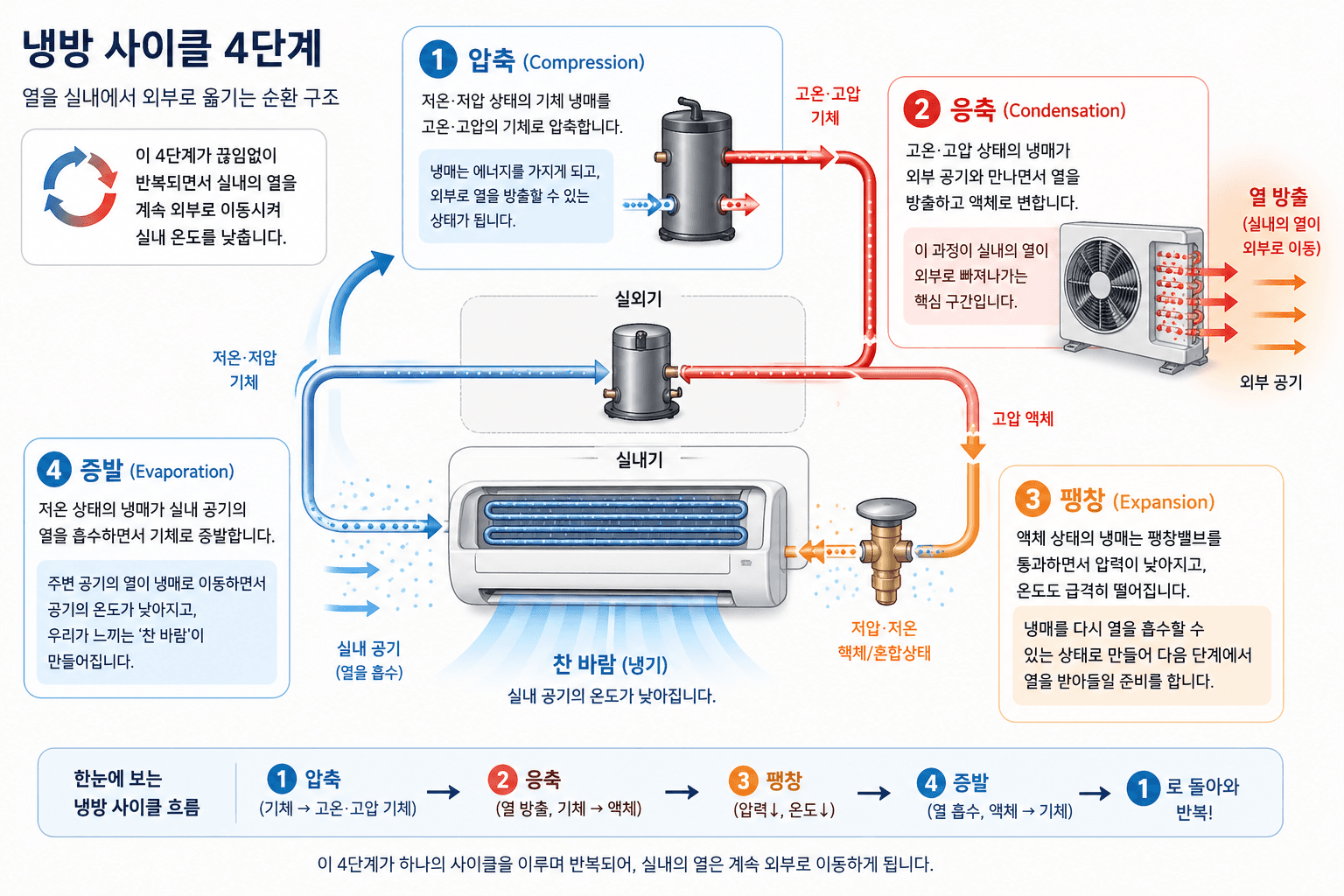

| 냉방 사이클 흐름 (한 번에 이해하기)

냉방은 아래 4단계가 순환하면서 이루어지며, 이 흐름이 끊임없이 반복되면서 실내 온도를 낮추게 됩니다.

1) 압축 (Compression)

: 저온·저압 상태의 기체 냉매를 고온·고압의 기체로 압축합니다.

• 이 과정에서 냉매는 에너지를 가지게 되고, 외부로 열을 방출할 수 있는 상태가 됩니다. 즉, 이후 단계에서 열을 내보내기 위한 준비 단계라고 볼 수 있습니다.

2) 응축 (Condensation)

: 고온·고압 상태의 냉매가 외부 공기와 만나면서 열을 방출하고 액체로 변합니다.

• 이 과정이 바로 실내의 열이 외부로 빠져나가는 핵심 구간입니다. 냉매는 열을 외부에 넘겨주면서 상태가 기체에서 액체로 바뀌게 됩니다.

3) 팽창 (Expansion)

: 액체 상태의 냉매는 팽창밸브를 통과하면서 압력이 낮아지고, 동시에 온도도 급격히 떨어집니다.

• 이 과정은 냉매를 다시 열을 흡수할 수 있는 상태로 만드는 단계입니다. 즉, 차가운 상태로 만들어 다음 단계에서 열을 받아들일 준비를 합니다.

4) 증발 (Evaporation)

: 저온 상태의 냉매가 실내 공기의 열을 흡수하면서 기체로 증발합니다.

• 이때 주변 공기의 열이 냉매로 이동하면서 공기의 온도가 낮아지고, 우리가 느끼는 ‘찬 바람’이 만들어집니다.

이 네 단계는 하나의 사이클을 이루며 반복되고, 이 반복 구조를 통해 실내의 열은 계속 외부로 이동하게 됩니다.

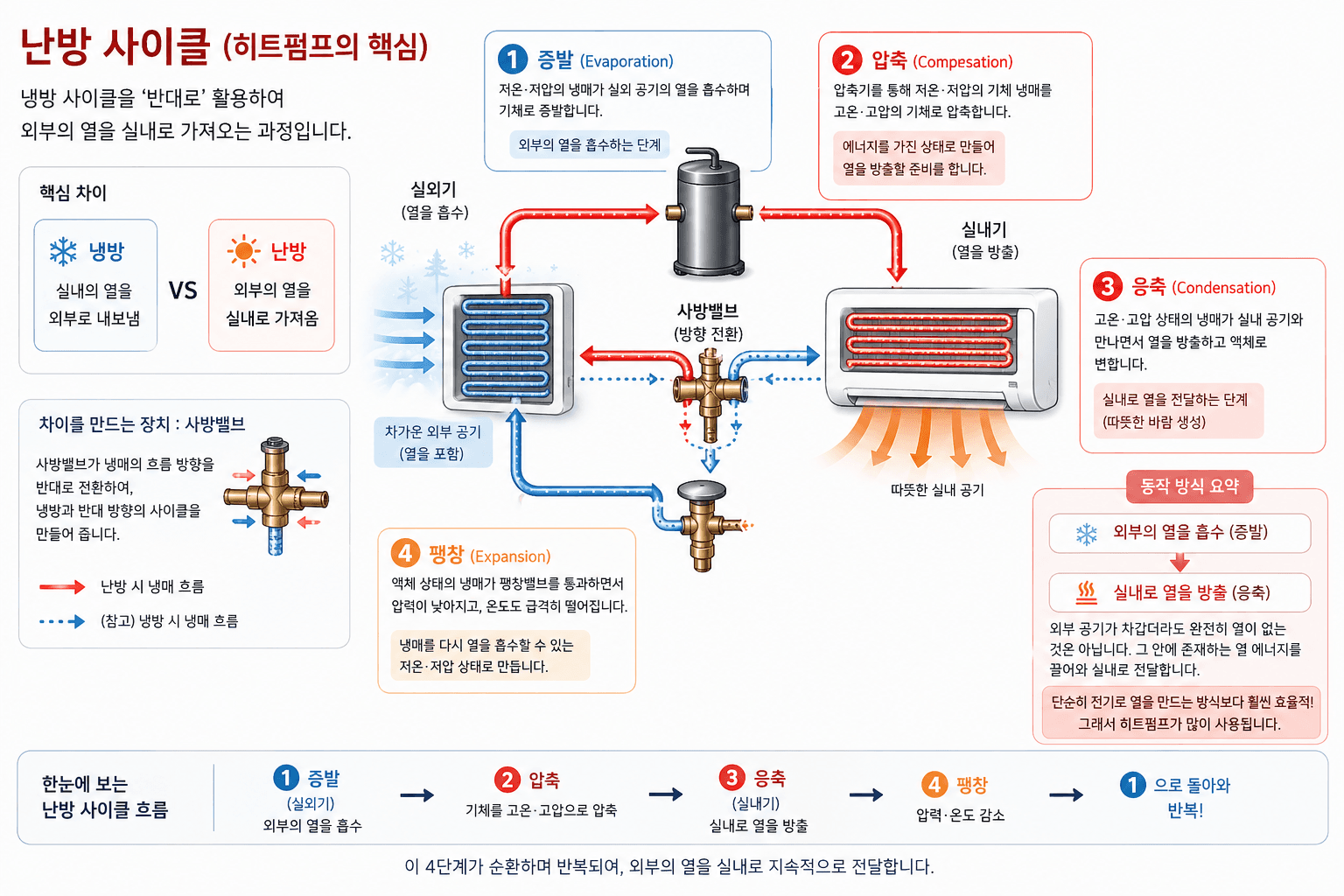

| 난방 사이클 (히트펌프의 핵심)

난방은 완전히 새로운 구조가 아니라, 냉방 사이클을 반대로 활용한 시스템입니다.

1) 핵심 차이

• 냉방 → 실내의 열을 외부로 내보내는 과정

• 난방 → 외부의 열을 실내로 가져오는 과정

이 차이를 만들기 위해 사방밸브를 사용하여 냉매의 흐름 방향을 반대로 전환합니다.

2) 동작 방식

: 난방에서는 냉매가 실외에서 열을 흡수하고(증발), 실내에서 그 열을 방출합니다(응축).

• 즉, 외부 공기가 차갑더라도 완전히 열이 없는 것은 아니기 때문에, 그 안에 존재하는 열 에너지를 끌어와 실내로 전달하는 구조입니다.

• 이 방식은 단순히 전기를 이용해 열을 만드는 방식보다 훨씬 효율적이며, 최근 공조 시스템에서 히트펌프가 많이 사용되는 이유이기도 합니다.

| 핵심 구성요소 한 번에 정리

각 구성요소는 단순한 기능이 아니라, 냉매의 상태 변화와 열 이동을 담당하는 역할을 가지고 있습니다.

1) 압축기

: 냉매를 압축하여 고온·고압 상태로 만들고, 전체 사이클을 순환시키는 중심 장치입니다. 시스템의 “엔진”과 같은 역할을 합니다.

2) 응축기

: 냉매가 외부로 열을 방출하는 구간으로, 기체 상태의 냉매가 액체로 변하면서 열을 밖으로 내보냅니다.

3) 팽창밸브

: 냉매의 압력을 낮춰 온도를 떨어뜨리는 장치로, 냉매를 다시 열을 흡수할 수 있는 상태로 만들어 줍니다.

4) 증발기

: 냉매가 실내의 열을 흡수하는 구간으로, 액체가 기체로 변하면서 주변 온도를 낮추는 역할을 합니다.

| 꼭 알고 있어야 하는 핵심 개념

1) 열은 “생성”되지 않는다

냉난방 시스템은 열을 만들어내는 것이 아니라, 이미 존재하는 열을 이동시키는 시스템입니다.

• 이 개념을 이해하면 냉방과 난방의 원리를 하나로 묶어서 이해할 수 있습니다.

2) 냉매는 “열을 운반하는 매개체”

: 냉매는 액체와 기체 상태를 반복하면서 열을 흡수하고 방출합니다.

• 상태 변화(기화, 응축)를 통해 열을 “들고 이동하는 역할”을 한다고 보면 이해하기 쉽습니다.

3) 사이클 구조가 핵심이다

: 아래의 흐름은 단순한 순서가 아니라, 열을 이동시키기 위한 필수 구조입니다.

압축 → 응축 → 팽창 → 증발

• 이 사이클이 반복되면서 시스템은 지속적으로 열을 이동시키게 됩니다.

4) 왜 이 구조가 효율적인가

: 전기를 이용해 직접 열을 만드는 방식과 달리, 냉난방 사이클은 열을 “이동”시키기 때문에 훨씬 적은 에너지로 더 큰 효과를 낼 수 있습니다.

• 이 때문에 히트펌프 시스템은 에너지 효율이 높은 기술로 평가됩니다.

| 결론

냉난방 사이클은 단순한 온도 조절 기술이 아니라, 열의 흐름을 설계하고 제어하는 시스템입니다.

에어컨과 히터는 서로 다른 장비처럼 보이지만, 실제로는 동일한 사이클 구조를 기반으로 동작하며 단지 열의 이동 방향만 다릅니다.

이 구조를 이해하게 되면, 단순히 장치를 사용하는 수준을 넘어 아래와 같이 더 깊이 있는 관점으로 바라볼 수 있게 됩니다.

• 에너지 효율을 어떻게 개선할 수 있는지,

• 시스템이 왜 이런 구조로 설계되었는지,

• 어떤 방식이 더 효율적인 선택인지

결국 냉난방 사이클을 이해한다는 것은, 열을 다루는 시스템을 이해하는 것이라고 볼 수 있습니다.
